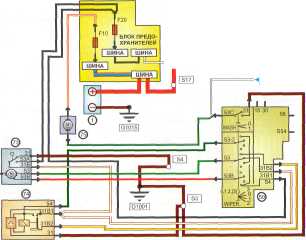

Схемы
электрических соединений |
|
||||||||||||||||||||||||||||||||||||||||||
|
Ford
Transit diesel |
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
Внешние огни (продолжение),
освещение салона, очиститель, омыватель лобового стекла (модели 1992 -1995
года) |
||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
К
КОНТРОЛЬНОЙ ЛАМПЕ ПРИЦЕПА 9/G8|'
ОТ
ПАНЕЛИ ПРИБОРОВ 9/G7 |
КОДЫ УЗЛОВ |
|||||||||||||||||||||||||||||||||||||||||||
1
АККУМУЛЯТОР
2 ЗАМОК
ЗАЖИГАНИЯ
49
МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ |G1010|
50
ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ, СВЕТА
56
БЛОК ЗАДНИХ ЛЕВЫХ ФОНАРЕЙ
57
БЛОК ЗАДНИХ ПРАВЫХ ФОНАРЕЙ 59 ГНЕЗДО ПРИЦЕПА_
63 ЛЕВЫЙ
ПЕРЕДНИЙ УКАЗАТЕЛЬ ПОВОРОТА
64 ЛЕВЫЙ
БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА
65 ПРАВЫЙ ПЕРЕДНИЙ
УКАЗАТЕЛЬ ПОВОРОТА
66 ПРАВЫЙ
БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА
67
РЕЛЕ - ПРЕРЫВАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА
68
ВЫКЛЮЧАТЕЛЬ ПРОТИВОТУМАННЫХ ФОНАРЕЙ
69
ОСВЕЩЕНИЕ САЛОНА СПЕРЕДИ
70
ОСВЕЩЕНИЕ САЛОНА СЗАДИ
71
ПОДСВЕТКА СПЕРЕДИ ВОЗЛЕ НОГ
72 ДВЕРНЫЕ
ВЫКЛЮЧАТЕЛИ ОСВЕЩЕНИЯ САЛОНА
73
ДВИГАТЕЛЬ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА
74 РЕЛЕ
ДВИГАТЕЛЯ ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА
ГсТ0151 |
||||||||||||||||||||||||||||||||||||||||||||
75 НАСОС ОМЫВАТЕЛЯ ЛОБОВОГО
СТЕКЛА |
||||||||||||||||||||||||||||||||||||||||||||
|
|
ОЧИСТИТЕЛЬ,
ОМЫВАТЕЛЬ
ЛОБОВОГО
СТЕКЛА |
||||||||||||||||||||||||||||||||||||||||||
УКАЗАТЕЛИ
ПОВОРОТА
И
АВАРИЙНАЯ |
||||||||||||||||||||||||||||||||||||||||||||
СИГНАЛИЗАЦИЯ |
||||||||||||||||||||||||||||||||||||||||||||
ПРОТИВОТУМАННЫЕ
ФОНАРИ |
ОТ
ОЧИСТИТЕЛЯ ФАР| 16/J3
| |
|||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
