Схемы
электрических соединении
Ford
Transit disel
Система управления двигателем и
антиблокировочная система (АБС) (модели 1992 -1995
года)
_L
_L
_L

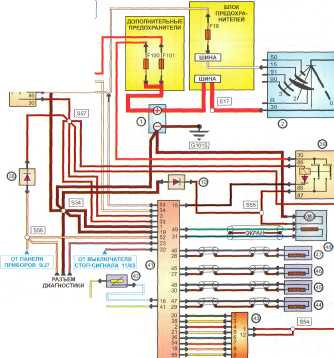

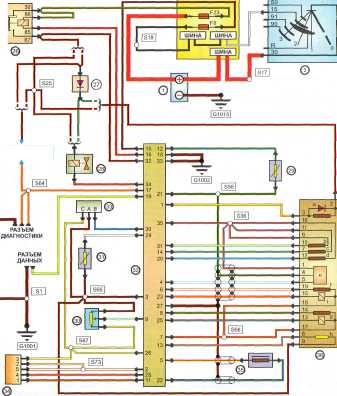

СИСТЕМА УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ
БЛОК
ПРЕДОХРАНИТЕЛЕЙ
К ПАНЕЛИ
ПРИБОРОВ 9/G4, 9/J4
1
АККУМУЛЯТОР
2
ЗАМОК ЗАЖИГАНИЯ
26
РЕЛЕ ПОДАЧИ ПИТАНИЯ
27 ДИОД КЛАПАНА
СИСТЕМЫ ПОВТОРНОГО СЖИГАНИЯ ВЫХЛОПНЫХ ГАЗОВ
28
КЛАПАН СИСТЕМЫ ПОВТОРНОГО СЖИГАНИЯ ВЫХЛОПНЫХ ГАЗОВ
29 ДАТЧИК
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
30 ДАТЧИК
СИСТЕМЫ ПОВТОРНОГО СЖИГАНИЯ ВЫХЛОПНЫХ ГАЗОВ
31
ДАТЧИК ТЕМПЕРАТУРЫ ВХОДНОГО ВОЗДУХА
32
БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
33 ДАТЧИК
АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ
34 ДАТЧИК
ПЕДАЛИ ГАЗА
35 ДАТЧИК ЧЛСТОТЫ
ВРАЩЕНИЯ ДВИГАТЕЛЯ
36 БЛОК СИСТЕМЫ ВПРЫСКА ТОПЛИВА а =
соленоид прекращения подачи топлива b = приводной соленоид А ротора насоса
с = приводной соленоид В ротора насоса d = соленоид опережения впрыска е ~
датчик скорости f = датчик положения коленвала g - датчик положения ротора
h = калибровочный резистор I ■ ДвТЧИК [пммор.-иури
ГОПЛНМ
37
ГЛАВНОЕ РЕЛЕ АБС
38
ДИОД ГЛАВНОГО РЕЛЕ АБС
39
РЕЛЕ НАСОСА АБС
40
ДИОД ДАТЧИКА АБС
41
БЛОК УПРАВЛЕНИЯ АБС
42
ДАТЧИК ДВИЖЕНИЯ АБС
43
ГИДРАВЛИЧЕСКИЙ БЛОК АБС
44
ДАТЧИК ПРАВ. ПЕРЕДН. КОЛЕСА
45
ДАТЧИК ЛЕВ. ПЕРЕДН. КОЛЕСА
46
ДАТЧИК ПРАВ. ЗАДН. КОЛЕСА
47
ДАТЧИК nFB. ЗАДН. KOflFCA
48
I идглнпич! г.киИ НАСОС
АБС (
м
АНТИБЛОКИРОВОЧНАЯ СИСТЕМА
(АБС)
