Схемы
электрических соединений
Ford
Transit disel
Внешнее освещение (модели 1992
-1995 года)
_Ё___L
_L
_L
_L
н
±

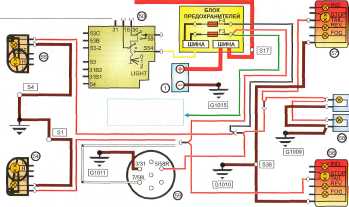

ГАБАРИТНЫЕ ФОНАРИ,
]
ЗАДНИЕ ФОНАРИ, ОСВЕЩЕНИЕ
НОМЕРНОГО ЗНАКА
5GA
К
ВЫКЛЮЧАТЕЛЮ
ПРОТИВОТУМАННЫХ
ФАР: 9/G4;
16/С8; 12/А8;
16/Н5;
17/J4; 16/СЗ; 17/Е7
КОДЫ УЗЛОВ
1
АККУМУЛЯТОР
2
ЗАМОК ЗАЖИГАНИЯ
7
ВЫКЛЮЧАТЕЛЬ БЛОКИРАТОРА СТАРТЕРА АВТОМАТИЧЕСКОЙ
ТРАНСМИССИИ
49
МНОГОФУНКЦИОНАЛЬНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
50
ВЫКЛЮЧАТЕЛЬ СВЕТА /
СТЕКЛООЧИСТИТЕЛЕЙ
51
РЕЗИСТОР
52
РЕЛЕ ДАЛЬНЕГО/БЛИЖНЕГО СВЕТА
ФАР
53
РЕЛЕ СВЕТА ФАР
54
БЛОК-ФАРА ЛЕВАЯ
55
БЛОК-ФАРА ПРАВАЯ
56
БЛОК ЛЕВЫХ ЗАДНИХ
ФОНАРЕЙ
57
БЛОК ПРАВЫХ ЗАДНИХ
ФОНАРЕЙ
58
ПОДСВЕТКА НОМЕРНОГО
ЗНАКА
59
РАЗЪЕМ ПРИЦЕПА
60
ДАТЧИК НИЗКОГО УРОВНЯ ТОРМОЗНОЙ
ЖИДКОСТИ
61
ВЫКЛЮЧАТЕЛЬ ФОНАРЕЙ
ЗАДНЕГО ХОДА
62
ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛА

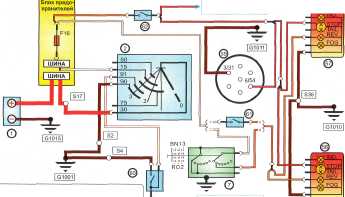

КОНТРОЛЬНЫЕ ЛАМПЫ НИЗКОГО
УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ,
СТОП-СИГНАЛ
И ФОНАРЬ ЗАДНЕГО
ХОДА
G
I
H
|
К БЛОКУ
УПРАВЛЕНИЯ АБС10/Н5
|,0Т
ПАНЕЛИ ПРИБОРОВ 9/G8
I
