Обнаружилась течь соляры по корпусу топливного фильтра, модели 97-2000г. на дизелях. Вот он зараза!

покурив Тырнет нашел видео, по ремонту, ниже
https://www.youtube.com/watch?v=sKyEmX_uPRs
НО В НЕМ НЕТ САМОЙ БОЛЬНОЙ ТЕМЫ!!! - УСТРАНЕНИЕ ТЕЧИ СОЛЯРЫ ИЗ БЫСТРОСЪЕМОВ

ПО ЭТОМУ РИСУЮ СВОЮ ЭПОПЕЮ ПО РЕМОНТУ БЫСТРОСЪЕМОВ
быстросъемы типовые, корпусе топливного фильтра и на трубках подходящих к насосу подкачки.
Для ремонта потребуются следующие инструменты:
- пинцет - для установки колечек
- крючек (на фото проволока 1,6мм, край расклепан и заострен) - для извлечения колечек
- нож (может быть другой инструмент)

1) снимаем ножом крышечки, с нажимными элементами, подковыривая их с обеих сторон

Прикрепления: 8649653.jpg (6.6 Kb) · 6484235.jpg (147.0 Kb)

FT (Tourneo) 100S, 2000г., 2.5TD,

Профиль

MadMaks Меня здесь нет

Меня здесь нет

Город: Костюковка, Гомель

Супергуру

Группа: Проверенные

1235 постов

Репутация: 128

Награды: 6

Дата: Вторник, 28.06.2016, 15:49 | Сообщение # 2

крышечка защелкивается буртиками за канавку в быстросъме

2) Извлекаем цангу, по фото ниже по стрелке, подковырнул ножом и извлек пинцетом

Прикрепления: 4400875.jpg (129.9 Kb) · 8234075.jpg (130.8 Kb)

FT (Tourneo) 100S, 2000г., 2.5TD,

Сообщение отредактировал MadMaks - Вторник, 28.06.2016, 15:54

Профиль

MadMaks Меня здесь нет

Меня здесь нет

Город: Костюковка, Гомель

Супергуру

Группа: Проверенные

1235 постов

Репутация: 128

Награды: 6

Дата: Вторник, 28.06.2016, 16:01 | Сообщение # 3

$IMAGE1$

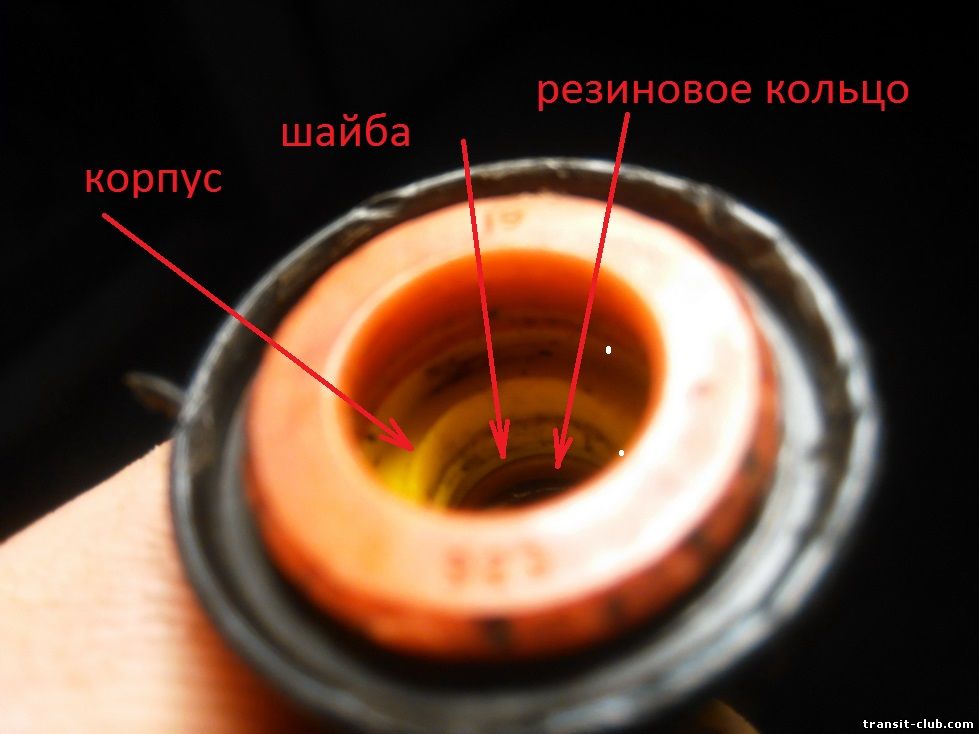

3)В глубине быстросъема наблюдаем следующие элементы

- корпус, желтый, под оранжевой частью. Ни желтая ни оранжевая части не извлекаются
- шайба-колечко, тоже желтая. хорошо видно и отделяется после вынимания резинового кольца
- резиновое колечко
4) Резиновое колечко подцепливаем крючком за дальний (в глубине) край и вытягиваем

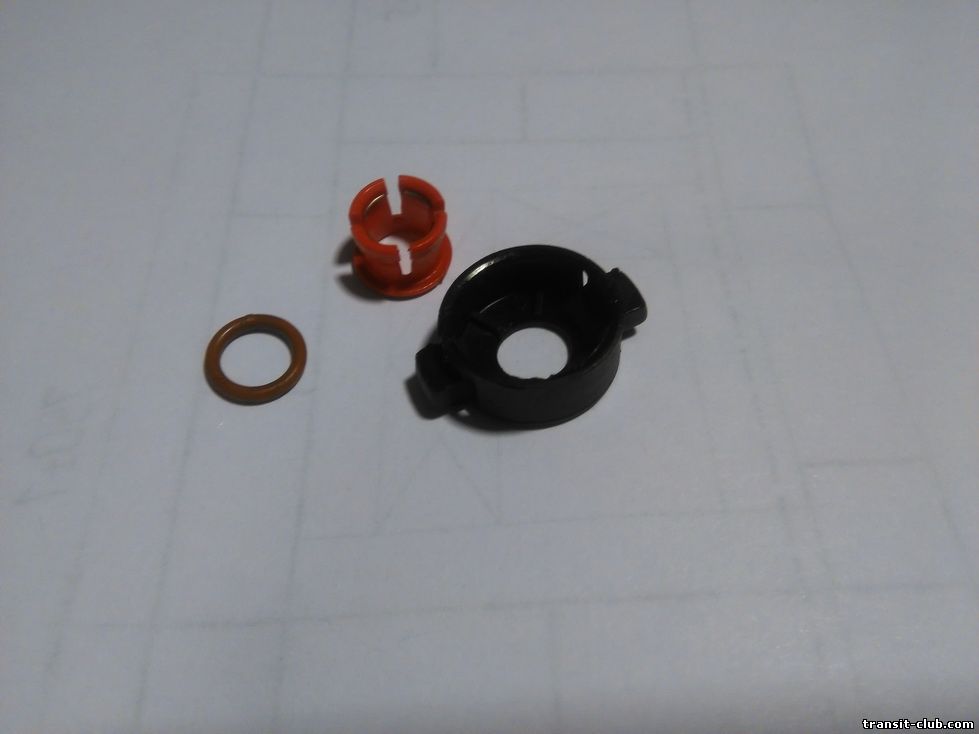

5) Собственно говоря потроха быстросъема

Прикрепления: 7764017.jpg (128.1 Kb) · 7888572.jpg (107.4 Kb)

FT (Tourneo) 100S, 2000г., 2.5TD,

Сообщение отредактировал MadMaks - Вторник, 28.06.2016, 16:04

Профиль

MadMaks Меня здесь нет

Меня здесь нет

Город: Костюковка, Гомель

Супергуру

Группа: Проверенные

1235 постов

Репутация: 128

Награды: 6

Дата: Вторник, 28.06.2016, 16:10 | Сообщение # 4

6) собираем в обратном порядке кольцо размеры - наружний диаметр 11мм толщина 2,5мм. Брал WURTH

7) пинцетом и крючком устанавливаем кольцо на место. Обратить внимание на желтую шайбочку, она должна стоять между резинкой и желтым корпусом. Часто шайбочка падает глубже
8) запихиваем на место цангу

Прикрепления: 3251111.jpg (114.0 Kb) · 0823610.jpg (83.6 Kb) · 5508316.jpg (101.1 Kb)

FT (Tourneo) 100S, 2000г., 2.5TD,

Сообщение отредактировал MadMaks - Вторник, 28.06.2016, 16:14

Профиль

MadMaks Меня здесь нет

Меня здесь нет

Город: Костюковка, Гомель

Супергуру

Группа: Проверенные

1235 постов

Репутация: 128

Награды: 6

Дата: Вторник, 28.06.2016, 16:20 | Сообщение # 5

9) устанавливаем на место крышечку с нажимными элементами и защелкиваем. Хочу обратить внимание что нажимные усики крышки должны находиться до поверхности торца цанги, и ни в коем случае на нее не заходить. Иначе нажимные усики не работают и хрен вынимешь засунутый конец трубки

НАДЕЮСЬ КОМУ ПОМОЖЕТ
некоторым людям проще обрезать быстросъемы на насосе подкачки и заменить на шлаги с хомутами или заменить корпус топливного фильтра на более старый.

Утечки кстати по топливному фильтру могут быть значительными, можно найти до дополнительный 100км на баке

Прикрепления: 6082980.jpg (133.0 Kb)

FT (Tourneo) 100S, 2000г., 2.5TD,

Сообщение отредактировал MadMaks - Вторник, 28.06.2016, 16:24

Профиль

Rylicine Меня здесь нет

Меня здесь нет

Город: Москва

Новенький

Группа: Пользователи

5 постов

Репутация: -9

Награды: 0

Дата: Четверг, 07.07.2016, 23:21 | Сообщение # 6

Вам необходимо. Я бы на вашем месте лучше не лез туда сам, так как можно совершенно спокойно сделать еще хуже чем было. У меня была похожая проблема, полез сам, оказалось, что есть очень маленькая дырочка, что вызывает стук и не очень приятный запах на холостых. В итоге, обратился в автосервис "ваш глушитель" http://www.vash-glushitel.ru/remont-vykhlopnoy-sistemy . Сделали все довольно таки качественно, да еще и за адекватные деньги, правда, долго как-то было.
